Sistemas de Testes Dinâmicos
➢ Sobre a Pavetest
➢ Linha Existente - DTS16, DTS-30, DTS-130
➢ Novo EMS SmartPulse
➢ Kits de Teste
A História da Pavetest: Uma Parceria de Sucesso com a Matest
A Matest, referência em equipamentos para testes de materiais de construção, convida você a explorar o universo dos Sistemas de Testes Dinâmicos (DTS) da Pavetest, agora parte integrante da família Matest. Desde a sua fundação em 2012 por Con Sinadinos e Alan Feeley, especialistas com mais de 50 anos de experiência em tecnologia de pavimentos, a Pavetest tem trilhado um caminho de inovação, culminando em sua aquisição pela Matest em 2021. Juntos, Matest e Pavetest continuam a desenvolver soluções de ponta para a indústria, como o lançamento do novo BBR tester e o revolucionário sistema dinâmico EMS SmartPulse em 2023-24.
2012: Fundada por Con Sinadinos e Alan Feeley, dois veteranos da indústria.
2013: Parceria estratégica com a Matest para otimizar e lançar sua linha de produtos no mercado.
2021: Aquisição da Pavetest pela Matest, solidificando a união de forças e expertise.
2023-24: Lançamento de novos produtos inovadores, incluindo o BBR tester e o sistema dinâmico EMS SmartPulse.
O Coração dos Sistemas: CDAS e Software TestLab
Todos os sistemas Matest/Pavetest compartilham um sistema de aquisição e controle de dados (CDAS) compacto e versátil, com até 24 canais e 6 eixos. Seus principais recursos incluem:
Comunicação USB ou Ethernet.
Calibração automática.
Taxa de amostragem de até 200 kHz.
Resolução de 24 bits.
Reconhecimento automático de transdutores.
Comunicação Modbus/CAN/RS485/RS232.
Tela sensível ao toque colorida opcional.
O software TestLab, com arquitetura aberta, permite aos usuários inspecionar cálculos, personalizar testes e utilizar métodos pré-programados. Seus destaques são:
Interface intuitiva com "Assistente" de teste.
Editor de linguagem integrado.
Modo de simulação.
Exportação de dados para Excel.
Monitoramento em tempo real.
A Família de Sistemas de Testes Dinâmicos (DTS)
A Matest oferece uma gama completa de sistemas DTS para atender às diversas necessidades:
DTS-16:
Pagina do produto: https://www.matest.com/en/product/b220-02-kit-servo-pneumatic-dynamic-testing-system-with-motorized-crosshead
Compacto e versátil, com controle servo-pneumático digital e 4 eixos.
Ideal para diversas aplicações de teste.
Estrutura de carga compacta de 2 colunas com engenharia de precisão. (Enfatiza a construção e precisão do equipamento)
Controle Servo-Pneumático Digital. (Descreve o tipo de controle utilizado)
Controle de 4 eixos e aquisição de dados de 16 canais como padrão. (Especifica as capacidades de controle e aquisição de dados)
Totalmente configurável para atender a uma ampla gama de aplicações de teste. (Destaca a versatilidade e adaptabilidade do sistema)
Posicionamento motorizado do cabeçote opcional. (Informa sobre um recurso adicional disponível)
DTS-30:
Pagina do produto: https://www.matest.com/en/product/b230-dynamic-testing-system-dts-30
Robusto e potente, com estrutura de carregamento inferior e atuador com classificação de fadiga.
Estrutura de carga robusta, com carregamento inferior (embutido).
Atuador com classificação de fadiga (vedação labiríntica) com curso de 100 mm.
Bomba hidráulica Dynaflo de velocidade variável.
Eixo de reação motorizado.
Pegada pequena.
Gabinete CDAS e ILC.
Câmara climática de duas peças.
Visualização, configuração e programação do controlador de temperatura via software.
Todas as vantagens do AMPT, mas sem as limitações.
DTS-130:
Pagina do produto: https://www.matest.com/en/product/b240-servo-hydraulic-dynamic-testing-system
Estrutura de carregamento superior, atuador de duplo efeito e cabeçote hidraulicamente ajustável.
Estrutura de carga robusta de dois pilares com carregamento superior.
Atuador de duplo efeito com curso de 100 mm, com rolamentos e vedações de baixo atrito e longa vida útil.
Bomba hidráulica Dynaflo de velocidade variável.
Travessa (cabeçote) hidraulicamente ajustável.
Gabinete CDAS e ILC.
Câmara climática de duas peças.
Visualização, configuração e programação do controlador de temperatura via software.
A Revolução Eletromecânica: EMS SmartPulse
Por que Eletromecânico (EMS)?
Vantagens do EMS:
Página do produto: https://www.matest.com/en/product/b265-electromechanical-dynamic-system
Baixo ruído: Comparado com sistemas hidráulicos e pneumáticos.
Maior capacidade e melhor desempenho: Do que os sistemas pneumáticos.
Sem servo válvula cara: Mais econômico e com menores custos de manutenção.
Capacidade dinâmica superior: Ultrapassa a capacidade dos sistemas pneumáticos.
Menor geração de calor: Comparado com sistemas hidráulicos, com uso de energia mais eficiente.
Sistemas hidráulicos ainda são referência: Mas são mais caros e geram mais ruído.
Vantagens do sistema EMS:
Atuador eletromecânico de alta performance.
Capacidade dinâmica de 18kN e estática de 12kN.
Capacidade de alta frequência 30Hz+ (até 100Hz).
Atuador com curso de 50mm, baixo atrito e longa vida útil.
Conexão monofásica.
Cruzeta ajustável simples.
Compartimentos CDAS e ILC integrados.
Porta da câmara climática articulada e em balanço.
Pequena abertura frontal para acesso e ajustes.
Modo de segurança de torque reduzido quando a câmara está aberta.
Resfriamento termoelétrico.
Software Testlab™ poderoso e arquivos de métodos personalizáveis.
Controle de temperatura programável por software.
Novo Sistema de Testes EMS SmartPulse
Atuador eletromecânico de alto desempenho
Capacidade dinâmica de 18kN, capacidade estática de 12kN
Capacidade de alta frequência 30Hz+ (até 100Hz)
Atuador com curso de 50mm, baixo atrito e longa vida útil
Conexão monofásica
Cruzeta ajustável simples
Gabinetes CDAS e ILC integrados
Porta da câmara climática articulada e em balanço
Modo de segurança de torque reduzido quando a câmara está aberta
Resfriamento termoelétrico
Software Testlab poderoso e arquivos de método personalizáveis
Controle de temperatura programável por software
Novo Sistema de Testes EMS SmartPulse
Layout amigável dos controles do painel frontal
Fácil localização e ajuste das conexões do transdutor com CDAS integrado
Pequena abertura de acesso à câmara frontal para ajustes

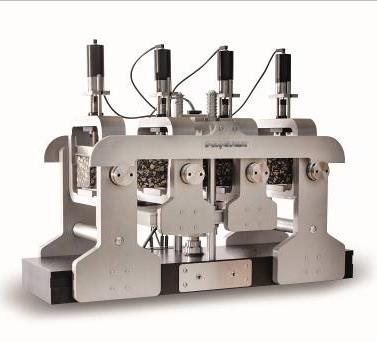

Compatível com inserto de gabarito para Aparelho de Viga de 4 Pontos
O SmartPulse está disponível em dois modelos:
B265: Câmara padrão (+2 a +60 ºC).
B265-01: Câmara estendida (-10 a +60 ºC).
➢ Compatível com a maioria dos dispositivos e acessórios DTS existentes.
➢ Arranjo de célula triaxial para AASHTO T307 e
➢ Módulo Dinâmico Confinado.
➢ A porta da câmara em balanço possui uma trava integral para garantir o fechamento seguro.
Desempenho do SmartPulse - Validação
Excelente forma de onda dinâmica.
Excede o desempenho do DTS-16.
Exemplo: 15kN 100ms Haversine (10Hz).
Validação em frequência estática e alta.
Validação em força baixa e alta.
Kits de Teste e Normas
A Matest oferece kits de teste para diversas normas, incluindo:
Normas Europeias (EN): EN 12697-26
EN 12697-24 – Part 24 Annex E
EN 12697-24 – Part 24/26 Annex D
EN 12697-25 – Method A
EN 12697-26 – Part 26 Annex E
EN 12697-44
EN 12697-25 – Method B
Normas Americanas (ASTM/AASHTO): ASTM D4123
ASTM D7369 / AASHTO T322
ASTM D7460 / AASHTO
ASTM D8044 / AASHTO TP124
ASTM D7313-07a
TxDOT Tex-248-F
AASHTO T342 / TP107
AASHTO T307
Conclusão
A Matest, com sua linha de Sistemas de Testes Dinâmicos, incluindo o inovador EMS SmartPulse, oferece soluções completas e de alta qualidade para a indústria de pavimentação. Se você busca precisão, confiabilidade e tecnologia de ponta, a Matest é a sua parceira ideal.
Tem alguma dúvida? Entre em contato conosco!
