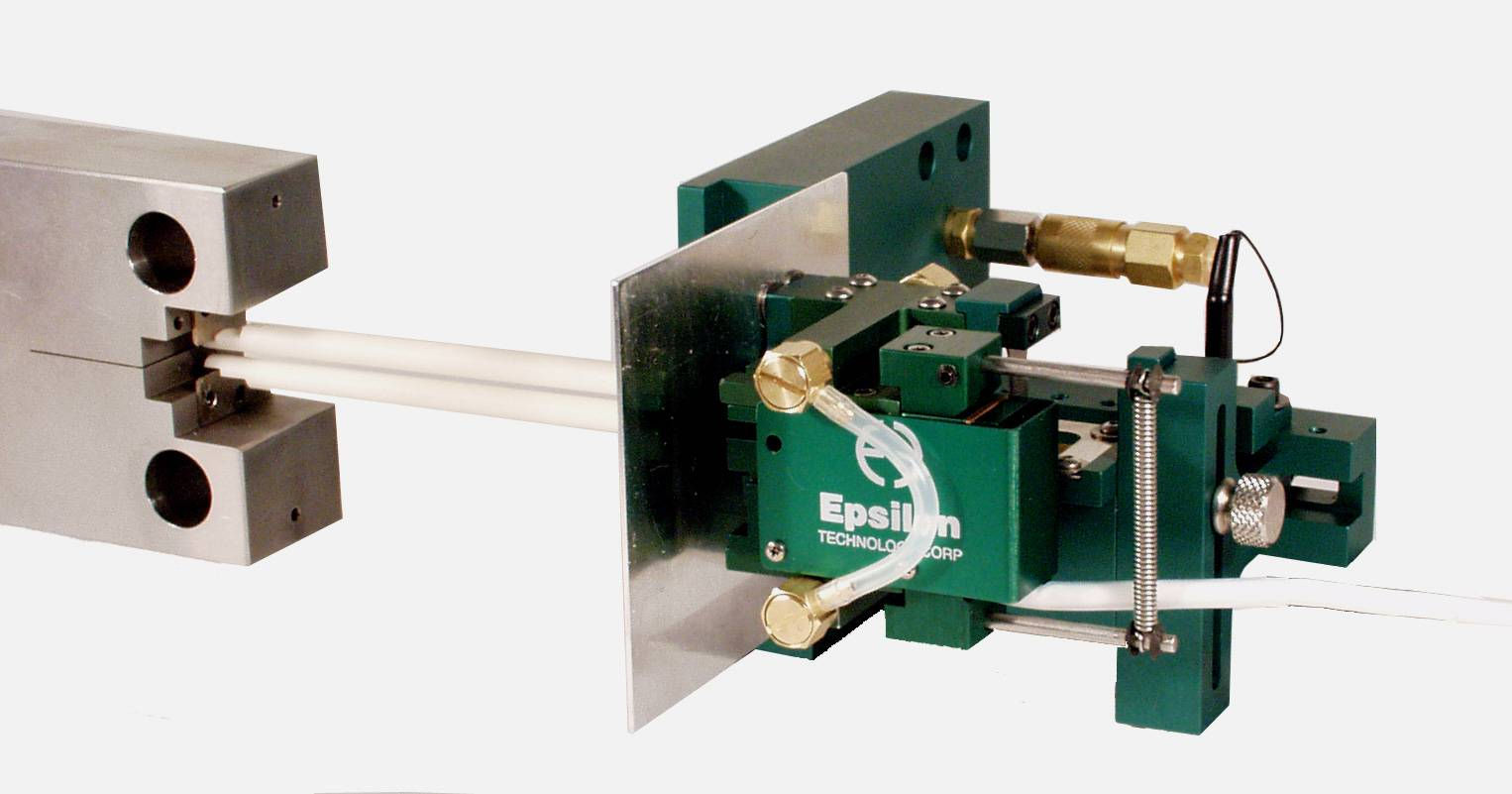

Extensômetro COD 3548 para Altas Temperaturas (1200 °C ou 1600 °C)

Extensômetro COD 3548 para Altas Temperaturas (1200 °C ou 1600 °C)
Especificações:
Excitação: 5 a 10 VDC recomendado, máximo de 12 VDC ou VAC.
Saída: 2 a 4 mV/V nominal, dependendo do modelo.
Precisão: Configurações padrão atendem aos requisitos ASTM E1820. Um certificado de teste está incluído. Comprimentos de haste >250 mm (10”) podem afetar a classificação final.
Linearidade: ≤0,15% da faixa de medição total, dependendo do modelo.
Faixa de Temperatura: Padrão (-ST) até 1200 °C (2200 °F); opcional (-HT) até 1600 °C (2900 °F).
Cabo: Cabo ultra-flexível integrado, 2,5 m (8 ft) padrão.
Interface de Refrigeração: Duas conexões com mangueiras para refrigerante de 1/8” (3,2 mm) ID.
Força de Operação: <30 g típica.
Características:
Pode permanecer no espécime durante a falha.
Design de ponte completa com strain gage de 350 ohms, compatível com quase qualquer sistema de teste.
Para testes KIC/JIC, máxima precisão é alcançada com a menor faixa de medição e o maior comprimento de gauge que realiza o teste.
Todas as unidades são fornecidas com hastes de cerâmica de alta pureza (1200 °C) ou hastes de carbeto de silício grau alfa (1600 °C).
Inclui o Sistema de Calibração Shunt da Epsilon para calibração elétrica no local.
Design robusto de dupla flexão para resistência e desempenho melhorado.
Inclui estojo forrado com espuma de alta qualidade e um conjunto extra de hastes de cerâmica.
Modelos e Opções Disponíveis:
Versões Disponíveis: Qualquer combinação de comprimento de gauge, faixa de medição e faixa de temperatura listada abaixo está disponível, exceto conforme indicado. Comprimentos de haste são feitos sob medida para se ajustar aos fornos conforme necessário. Forneça as dimensões do forno no momento do pedido. Outras configurações podem estar disponíveis por pedido especial; entre em contato com a Epsilon para discutir seus requisitos.
Modelos Especiais: Versão de alta temperatura (-HT) para uso até 1600 °C (2900 °F). O modelo EPS170 é um refrigerador recirculante a temperatura constante - consulte a aba de Opções na página da web para detalhes importantes sobre os requisitos de resfriamento líquido.
Acessórios: Suportes de montagem para molduras de carga e conectores para interface com quase qualquer marca de equipamento de teste.
Modelo 3548COD EXEMPLO:
Exemplo: 3548COD-0050-200T-HT: Comprimento do gauge comprimido de 0,500 polegada, faixa de medição de +0,20 polegada, opção de alta temperatura (temperatura ambiente a 1600 °C / 2900 °F).
Comprimento do Gauge (Métrico):
-005M: 5,0 mm
-008M: 8,0 mm
-010M: 10,0 mm
-012M: 12,0 mm
-020M: 20,0 mm
Comprimento do Gauge (EUA):
-0020: 0,200”
-0030: 0,300”
-0040: 0,400”
-0047: 0,475”
-0050: 0,500”
Faixa de Medição (Métrico):
-025M: +2,5 mm
-040M: +4,0 mm
-070M: +7,0 mm
-100M: +10,0 mm
-120M: +12,0 mm
Faixa de Medição (EUA):
-100T: +0,100”
-150T: +0,150”
-200T: +0,200”
-250T: +0,250”
-500T: +0,500”
Faixa de Temperatura:
-ST: Ambiente a 1200 °C (Ambiente a 2200 °F)
-HT: Ambiente a 1600 °C (Ambiente a 2900 °F)
