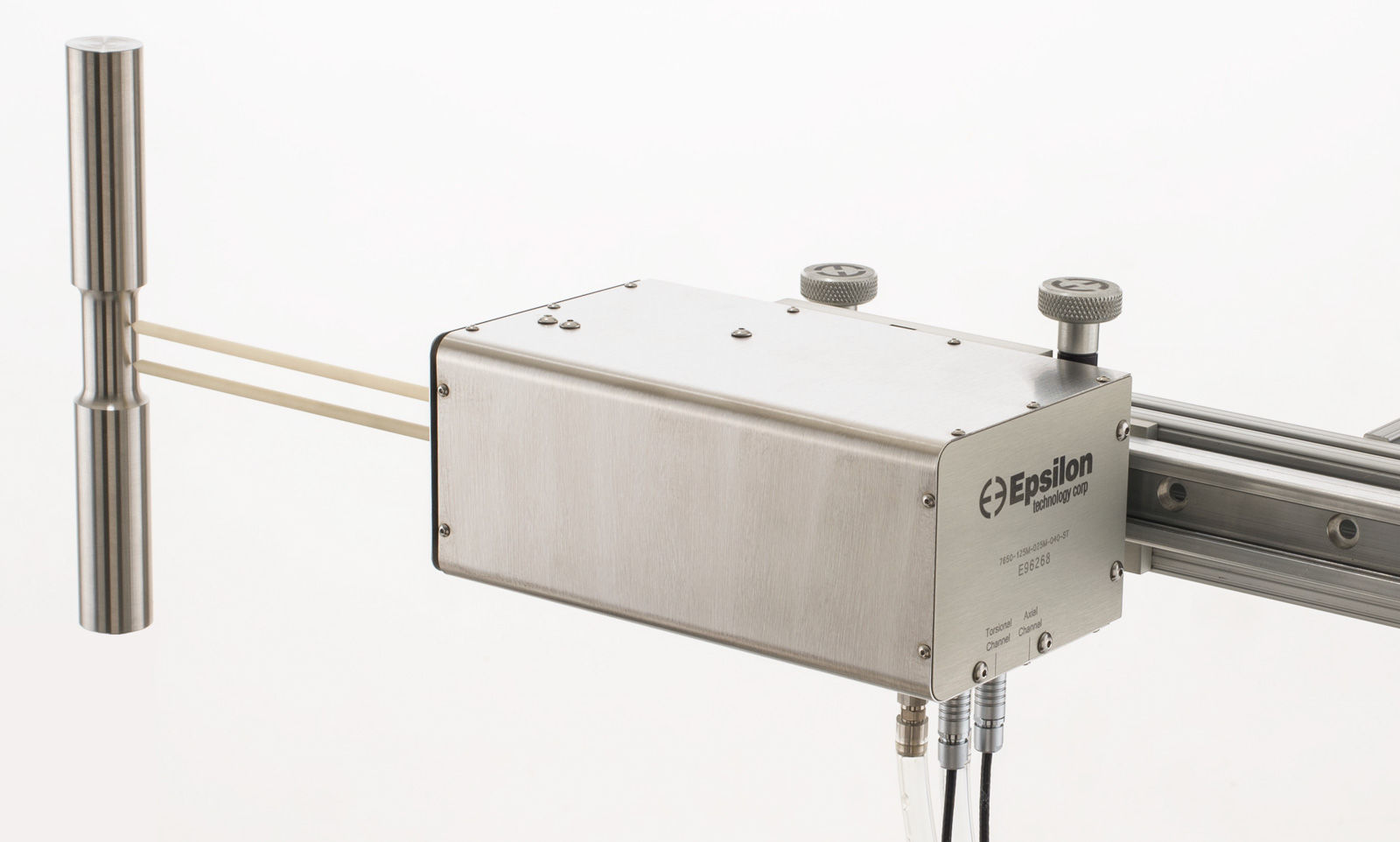

Model 7650A - Extensômetro Capacitivo de Alta Temperatura (1200°C/1600°C)

Model 7650A - Extensômetro Capacitivo de Alta Temperatura (1200°C/1600°C)

Saída Analógica: Especificada pelo usuário, típica de ±10VDC, faixa de ±10.8VDC.
Saída Digital: Saída Ethernet de alta velocidade de 24 bits com interface web integrada.
Teste Cíclico: Até 10 Hz, dependendo do sistema de teste e amplitude.
Precisão: Configurações padrão atendem aos requisitos de precisão da ASTM E83 classe B-1 e ISO 9513 classe 0,5. Inclui certificado de teste. Comprimentos de hastes superiores a 250 mm podem afetar a classificação final.
Linearidade: Linearização digital de 11 pontos, linearidade típica de ≤0.1% FS.
Histerese: ≤0.1% FS típico.
Resolução: <75 PPM (0.0075% FS) RMS @ 4 kHz, < 6 PPM (0.0006% FS) @ 100 Hz no comprimento de referência.
Filtro: Filtros analógicos de 100 Hz e digitais de 2 Hz a 3 kHz selecionáveis.
Faixa de Temperatura: Padrão (-ST) até 1200°C (2200°F), opcional (-HT) até 1600°C (2900°F).
Cabos de Sensor: Cabos de 2 m (6,5 pés) para temperatura ambiente.
Cabos de Saída: Cabos de saída analógicos flexíveis de 2,4 m (8 pés).
Interface de Resfriamento: Dois conectores de mangueira com diâmetro interno de 1/8” (3,2 mm) para refrigeração líquida.
Força Operacional: <30 gramas típico.
Força de Contato: <560 gramas típico.
Ambiente de Operação: Recomendado para testes em ar seco, gases inertes/não corrosivos ou vácuo.
Energia: 100-240 VAC, 50-60 Hz, 15W; especificar o tipo de plugue ao fazer o pedido.
Opções Disponíveis:
Opção de Alta Temperatura (-HT): Para uso até 1600°C.
Suportes de Montagem no Quadro de Carga.
Adaptadores de Bulkhead: Para uso em câmaras de vácuo.
Chiller de Recirculação de Temperatura Constante Model EPS170: Consulte a aba de opções no site para detalhes sobre os requisitos de resfriamento líquido.
Conectores de Interface: Compatíveis com quase todas as marcas de equipamentos de teste.
Pontas de Haste: Podem ser retas, cinzeladas ou cônicas; especificar ao fazer o pedido.
Descrição Completa:
O Extensômetro Capacitivo de Alto Desempenho Model 7650A é projetado para medir deformações axiais em amostras submetidas a temperaturas extremas de até 1600°C (2900°F). Este equipamento de alta precisão é compatível com fornos de teste de materiais e sistemas de aquecimento por indução, sendo ideal para testes de fadiga em alta frequência e controle de deformação.
Projetado para montar-se rigidamente na estrutura de carga, o Model 7650A permite medições de tensão e compressão com uma precisão excepcional, graças a seus sensores capacitivos e características de design que minimizam o impacto das vibrações comuns de laboratório. A capacidade de montagem rápida em amostras quentes, graças ao sistema de deslizamento, facilita o uso em ambientes de teste com temperaturas extremamente altas.
Equipado com hastes de contato de alta pureza em alumina para testes a 1200°C e hastes de carbeto de silício para a opção de alta temperatura de 1600°C, o Model 7650A é frequentemente personalizado para atender a necessidades específicas de teste. Seu controlador digital integrado, com filtros programáveis e linearização multiponto, garante um desempenho preciso e confiável, mesmo em condições de teste severas.
Ideal para testes de fadiga com carga e deformação totalmente reversíveis, em frequências de até 10 Hz, este extensômetro é uma solução avançada para medições em alta temperatura. Ele inclui um controlador digital e fonte de alimentação com saída DC de baixo ruído, interface de usuário baseada na web para configuração e aquisição de dados, e opções de filtro analógico e digital selecionáveis.
Com certificação de calibração rastreável ao NPL e um design robusto para uso em temperaturas elevadas, o Model 7650A oferece uma solução de classe mundial para medições de deformação em condições extremas, com a flexibilidade de adaptação a uma ampla gama de requisitos de teste.
